उत्पाद विवरण

कार्बन ट्यूब एक उच्च - प्रदर्शन सामग्री है, जिसमें हल्के, उच्च शक्ति और संक्षारण प्रतिरोध के फायदे हैं, और इसका व्यापक रूप से मोटर वाहन, विमानन, खेल उपकरण और अन्य क्षेत्रों में उपयोग किया जाता है। आमतौर पर इस्तेमाल किए जाने वाले कार्बन ट्यूबों में 10 से 80 मिमी के बीच व्यास, 10 मीटर के बीच अधिकतम लंबाई और 0.5 और 5 मिमी के बीच मोटाई होती है। API 5L ग्रेड B, X42 से X70, ASTM A106 B, ASTM A53 B, ASTM A252 ग्रेड 3 और ASTM A333 ग्रेड 6 ई।

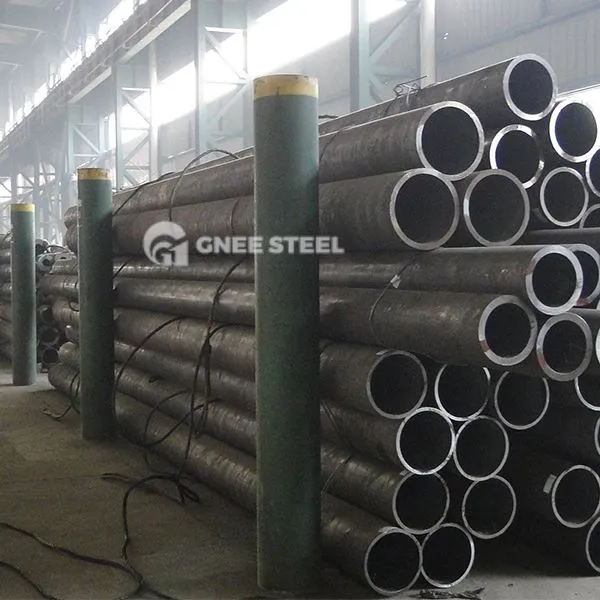

प्रोडक्ट का नाम:सीमलेस पाइप, सीमलेस स्टील पाइप, सीमलेस कार्बन स्टील पाइप, कार्बन सीमलेस स्टील पाइप, सीमलेस लाइन पाइप

आवेदन पत्र:तरल पदार्थ के संचरण के लिए गैस, पानी और तेल का सामना करने के लिए

आकार:OD: 10.3-1219.2 मिमी
डब्ल्यूटी: 1.65-60 मिमी
लंबाई: 5.8/6/11.8/12 मीटर

सतह:तेल से सना हुआ या अनियंत्रित

समाप्त होता है:सादे सिरे, ट्यूब कैप के साथ उभरे हुए

पैकेट:बंडल या थोक द्वारा

मानक और ग्रेड:एपीआई 5एल/एएसटीएम ए106, ग्रेड बी; एएसटीएम ए53, ग्रेड ए, ग्रेड बी; डीएन 17175/ईएन10216-2, ग्रेड एसटी35, एसटी45, एसटी52, 13सीआरएमओ44; DIN 2391/EN10305-1, ग्रेड St35, St45, St52; DIN 1629/EN10216-1, ग्रेड St37, St45, St52; जेआईएस जी3429 एसटीएच11; जेआईएस जी3429 एसटीएच12; जेआईएस जी3429 एसटीएच21; जेआईएस जी3429 एसटीएच22

उत्पाद विनिर्देश

कार्बन स्टील पाइप मानक और ग्रेड

एएसटीएम ए 106 जीआर। बी इन सीमलेस (एएसटीएम ए 106 और ए 53 पाइप के बीच अंतर)
एएसटीएम ए53 जीआर. ए, बी सीमलेस, वेल्डेड ईआरडब्ल्यू, और जिंक लेपित, गर्म -डुबाया हुआ गैल्वेनाइज्ड स्टील पाइप
एएसटीएम ए 179 जीआर। सी इन सीमलेस (सीमलेस कोल्ड ड्रॉ कम कार्बन स्टील हीट - एक्सचेंजर और कंडेनसर ट्यूब्स के लिए)
ASTM A192 (उच्च - दबाव सेवा के लिए निर्बाध कार्बन स्टील बॉयलर ट्यूबों के लिए)
ASTM A252 (वेल्डेड और सहज स्टील पाइप के ढेर के लिए)
ASTM A333 GR . 1, 2, 3, 4, 5, 6 (कम - के लिए वेल्डेड स्टील पाइप के लिए- तापमान सेवा और अन्य अनुप्रयोगों के लिए आवश्यक पायदान क्रूरता के साथ)
ASTM A134 और ASTM A135 (इलेक्ट्रिक प्रतिरोध वेल्डेड ERW स्टील पाइप के लिए)
एपीआई 5 एल पाइप, आईएसओ 3183 / एपीआई 5 एल जीआर। ए, बी, x42, x46, x52, x56, x60, x65, x70, x80 सीमलेस और वेल्डेड (LSAW, SSAW, ERW) स्टील पाइप, पेट्रोलियम और प्राकृतिक गैस उद्योगों के लिए, पाइपलाइन परिवहन प्रणालियों के लिए स्टील पाइप।
DIN 2440 सीमलेस और वेल्डेड स्टील पाइप मध्यम - पेंच के लिए उपयुक्त वजन ट्यूबों पर लागू होता है। (DIN2444 जस्ता लेपित स्टील ट्यूब, गर्म गैल्वनाइजिंग के लिए)
CSZ Z245 सीमलेस और ERW वेल्डेड पाइप (कम - आवृत्ति इलेक्ट्रिक वेल्डेड पाइप को बाहर रखा गया है), स्टील पाइप को देखा जो तेल और गैस पाइपलाइन प्रणालियों के लिए इरादा था।
NBR 8261 COLD - खींचा गया, ठंडा - फॉर्म, वेल्डेड स्टील पाइप, परिपत्र क्रॉस - अनुभाग, वर्ग या आयताकार में, संरचनात्मक उद्देश्यों के लिए लागू।
स्टील के पानी के पाइप के लिए AWWA C-200

विशेष आवश्यकता के मामले में अधिक मानक सामग्री उपलब्ध है

सीएस पाइप रासायनिक संरचना और यांत्रिक गुण

मानक	श्रेणी	रासायनिक घटक (%)					यांत्रिक विशेषताएं
मानक	श्रेणी	C	साई	एम.एन.	P	S	तन्य शक्ति (एमपीए)	उपज शक्ति (एमपीए)
एएसटीएम ए 53	A	0.25 से कम या बराबर	-	0.95 से कम या उसके बराबर	0.05 से कम या बराबर	0.06 से कम या बराबर	330 से अधिक या बराबर	205 से अधिक या बराबर
एएसटीएम ए 53	B	0.30 से कम या बराबर	-	1.2 से कम या बराबर	0.05 से कम या बराबर	0.06 से कम या बराबर	415 से अधिक या बराबर	240 से अधिक या बराबर
ASTM A106	A	0.30 से कम या बराबर	0.10 से अधिक या उसके बराबर	0.29-1.06	0.035 से कम या बराबर	0.035 से कम या बराबर	415 से अधिक या बराबर	240 से अधिक या बराबर
ASTM A106	B	0.35 से कम या बराबर	0.10 से अधिक या बराबर	0.29-1.06	0.035 से कम या बराबर	0.035 से कम या बराबर	485 से अधिक या बराबर	275 से अधिक या बराबर
ASTM A179	A179	0.06-0.18	-	0.27-0.63	0.035 से कम या उसके बराबर	0.035 से कम या बराबर	325 से अधिक या बराबर	180 से अधिक या बराबर
ASTM A192	A192	0.06-0.18	0.25 से कम या बराबर	0.27-0.63	0.035 से कम या बराबर	0.035 से कम या बराबर	325 से अधिक या बराबर	180 से अधिक या बराबर
API 5L PSL1	A	0.22	-	0.9	0.03	0.03	331 से बड़ा या उसके बराबर	207 से अधिक या बराबर
	B	0.28	-	1.2	0.03	0.03	414 से अधिक या बराबर	241 से अधिक या बराबर
	X42	0.28	-	1.3	0.03	0.03	414 से अधिक या बराबर	290 से अधिक या बराबर
	X46	0.28	-	1.4	0.03	0.03	434 से अधिक या बराबर	317 से अधिक या बराबर
	X52	0.28	-	1.4	0.03	0.03	455 से अधिक या बराबर	359 से अधिक या बराबर
	X56	0.28	-	1.4	0.03	0.03	490 से अधिक या उसके बराबर	386 से अधिक या बराबर
	X60	0.28	-	1.4	0.03	0.03	517 से अधिक या बराबर	448 से अधिक या बराबर
	X65	0.28	-	1.4	0.03	0.03	531 से अधिक या बराबर	448 से बड़ा या उसके बराबर
	X70	0.28	-	1.4	0.03	0.03	565 से अधिक या बराबर	483 से अधिक या बराबर
API 5L PSL2	B	0.24	-	1.2	0.025	0.015	414 से अधिक या बराबर	241 से अधिक या बराबर
	X42	0.24	-	1.3	0.025	0.015	414 से अधिक या बराबर	290 से अधिक या बराबर
	X46	0.24	-	1.4	0.025	0.015	434 से अधिक या बराबर	317 से अधिक या बराबर
	X52	0.24	-	1.4	0.025	0.015	455 से अधिक या बराबर	359 से अधिक या बराबर
	X56	0.24	-	1.4	0.025	0.015	490 से अधिक या बराबर	386 से अधिक या बराबर
	X60	0.24	-	1.4	0.025	0.015	517 से अधिक या बराबर	414 से अधिक या बराबर
	X65	0.24	-	1.4	0.025	0.015	531 से अधिक या बराबर	448 से अधिक या बराबर
	X70	0.24	-	1.4	0.025	0.015	565 से बड़ा या उसके बराबर	483 से अधिक या बराबर
	X80	0.24	-	1.4	0.025	0.015	621 से अधिक या बराबर	552 से अधिक या बराबर

कार्बन पाइप और ट्यूब सहिष्णुता

पाइप प्रकार	पाइप आकार (मिमी)	सहिष्णुता
गरम वेल्लित	आयुध डिपो<50	± 0.50 मिमी
	50 से अधिक या बराबर od	±1%
	डब्ल्यूटी<4	±12.5%
	डब्ल्यूटी 4-20	+15%, -12.5%
	WT>20	±12.5%
ठंडा	ओडी 6-10	± 0.20 मिमी
	ओडी 10-30	± 0.40 मिमी
	ओडी 30-50	±0.45
	OD>50	±1%
	1 से कम या बराबर wt	± 0.15 मिमी
	डब्ल्यूटी 1-3	+15%, -10%
	WT >3	+12.5%, -10%

कार्बन निर्बाध पाइप अनुप्रयोग

प्रकार	आवेदन
संरचना के उद्देश्य	सामान्य संरचना और यांत्रिक
तरल सेवाएँ	पेट्रोलियम, गैस और अन्य तरल पदार्थ पहुंचाना
कम और मध्यम दबाव बॉयलर ट्यूब	भाप और बॉयलर विनिर्माण
हाइड्रोलिक स्तंभ सेवा	हाइड्रोलिक समर्थन
ऑटो सेमी - शाफ्ट आवरण	ऑटो सेम - शाफ्ट आवरण
पाइप लाइन	तेल और गैस संदेश
ट्यूबिंग और आवरण	तेल और गैस संदेश
ड्रिल पाइप	अच्छी तरह से ड्रिलिंग
भूवैज्ञानिक ड्रिलिंग पाइप	भूवैज्ञानिक ड्रिलिंग
भट्ठी ट्यूब, हीट एक्सचेंजर्स ट्यूब	भट्ठी ट्यूब, हीट एक्सचेंजर्स

ठंडा पानी का पाइप	भाप/संघनक पाइप	हीट एक्सचेंजर पाइप	समुद्री/अपतटीय पाइप	ड्रेजिंग पाइप	औद्योगिक पाइप
तेल और गैस पाइप	अग्निशमन पाइप	निर्माण/संरचना पाइप	सिंचाई पाइप	नाली/सीवेज पाइप	बॉयलर ट्यूब

कार्बन पाइप आकार तालिका

एनपीएस		O.D	ANSI B36.10 B36.19 दीवार की मोटाई
एनपीएस		O.D	ANSI B36.10 B36.19 दीवार की मोटाई
मिमी	में	मिमी	SCH5S	SCH10S	SCH10	SCH20	SCH30	SCH40S	कक्षा	SCH40	SCH60	SCH80	XS	SCH80S	SCH100	XXS
8	1/4	13.72	-	1.65	-	-	-	1.73	1.73	1.73	-	3.02	3.02	3.02	-	-
10	3/8	17.14	-	1.65	-	-	-	2.31	2.31	2.31	-	3.2	3.2	3.2	-	-
15	1/2	21.34	1.65	2.11	-	-	-	2.77	2.77	2.77	-	3.73	3.73	3.73	-	7.47
20	3/4	26.67	1.65	2.11	-	-	-	2.87	2.87	2.87	-	3.91	3.91	3.91	-	7.82
25	1	33.4	1.65	2.77	-	-	-	3.38	3.38	3.38	-	4.55	4.55	4.55	-	9.09
32	1 1/4	42.16	1.65	2.77	-	-	-	3.56	3.56	3.56	-	4.85	4.85	4.85	-	9.7
40	1 1/2	48.26	1.65	2.77	-	-	-	3.68	3.68	3.68	-	5.08	5.08	5.08	-	10.16
50	2	60.32	1.65	2.77	-	-	-	3.91	3.91	3.91	-	5.54	5.54	5.54	-	11.07
65	2 1/2	73.02	2.11	3.05	-	-	-	5.16	5.16	5.16	-	7.01	7.01	7.01	-	14.02
80	3	88.9	2.11	3.05	-	-	-	5.49	5.49	5.49	-	7.62	7.62	7.62	-	15.24
90	31/2	101.6	2.11	3.05	-	-	-	5.74	5.74	5.74	-	8.08	8.08	8.08	-	-
100	4	114.3	2.11	3.05	-	-	-	6.02	6.02	6.02	-	8.56	8.56	8.56	-	17.12
125	5	141.3	2.77	3.4	-	-	-	6.55	6.55	6.55	-	9.53	9.53	9.53	-	19.05
150	6	168.28	2.77	3.4	-	-	-	7.11	7.11	7.11	-	10.97	10.97	10.97	-	21.94
200	8	219.08	2.77	3.4	-	6.35	7.04	8.18	8.18	8.18	10.31	12.7	12.7	12.7	15.09	22.22
250	10	273.05	3.4	3.76	-	6.35	7.8	9.27	9.27	9.27	12.7	12.7	12.7	15.09	18.26	25.4
300	12	323.85	3.96	4.57	-	6.35	8.38	9.52	9.52	10.3	14.27	12.7	12.7	17.48	21.44	-
350	14	355.6	3.96	4.78	6.35	7.92	9.52	*9.52	9.52	11.13	15.09	12.7	12.7	19.05	23.83	-
400	16	406.4	4.19	4.78	6.35	7.92	9.52	*9.52	9.52	12.7	16.66	12.7	12.7	21.44	26.19	-
450	18	457.2	4.19	4.78	6.35	7.92	11.12	*9.52	9.52	14.27	19.05	12.7	12.7	23.82	29.36	-
500	20	508	4.78	5.54	6.35	7.92	12.7	*9.52	9.52	15.09	20.62	12.7	12.7	26.19	32.54	-
550	22	558.8	4.78	5.54	6.35	7.92	12.7	*9.52	9.52	-	22.22	12.7	12.7	28.58	34.92	-
600	24	609.6	5.54	6.35	6.35	7.92	14.27	*9.52	9.52	17.48	24.61	12.7	12.7	30.96	38.89	-
650	26	660.4	-	*7.92	7.92	12.7	-	*9.52	9.52	-	-	12.7	12.7	-	-	-
700	28	711.2	-	*7.92	7.92	12.7	15.88	*9.52	9.52	-	-	12.7	12.7	-	-	-
750	30	762	6.35	*7.92	7.92	12.7	15.88	*9.52	9.52	-	-	12.7	12.7	-	-	-
800	32	812	-	*7.92	7.92	12.7	15.88	*9.52	9.52	17.48	-	12.7	12.7	-	-	-
850	34	863.6	-	*7.92	7.92	12.7	15.88	*9.52	9.52	17.48	-	12.7	12.7	-	-	-
900	36	914.4	-	*7.92	7.92	12.7	15.88	*9.52	9.52	19.05	-	12.7	12.7	-	-	-
950	38	965.2	-	*7.92	-	-	-	*9.52	9.52	-	-	12.7	12.7	-	-	-
1000	40	1016	-	*7.92	-	-	-	*9.52	9.52	-	-	12.7	12.7	-	-	-
1050	42	1066.8	-	*7.92	-	-	-	*9.52	9.52	-	-	12.7	12.7	-	-	-
1100	44	1117.6	-	*7.92	-	-	-	*9.52	9.52	-	-	12.7	12.7	-	-	-
1150	46	1168.4	-	*7.92	-	-	-	*9.52	9.52	-	-	12.7	12.7	-	-	-
1200	48	1219.2	-	*7.92	-	-	-	*9.52	9.52	-	-	12.7	12.7	-	-	-
1300	52	1320.8	-	-	-	-	-	-	9.52	-	-	-	12.7	-	-	-
1350	54	1371.6	-	-	-	-	-	-	9.52	-	-	-	12.7	-	-	-
1400	56	1422.4	-	-	-	-	-	-	9.52	-	-	-	12.7	-	-	-
1500	60	1524	-	-	-	-	-	-	9.52	-	-	-	12.7	-	-
1600	64	1625.6	-	-	-	-	-	-	9.52	-	-	-	12.7	-	-
1700	68	1727.2	-	-	-	-	-	-	9.52	-	-	-	12.7	-	-
1800	72	1828.8	-	-	-	-	-	-	9.52	-	-	-	12.7	-	-
1900	76	1930.4	-	-	-	-	-	-	9.52	-	-	-	12.7	-	-
2000	80	2032	-	-	-	-	-	-	9.52	-	-	-	12.7	-	-

उत्पादन प्रक्रिया

product-1-1

बिक्री के लिए gnee कार्बन smls पाइप

A106 GRB Seamless carbon steel for high temperature service

A192 Seamless carbon steel boiler tubes for high pressure

A333 seamless and welded carbon and alloy steel pipe intended for use at low temperatures.
