फिन्ड ट्यूब विवरण

फिन्ड ट्यूब कार्बन स्टील पर आधारित एक अत्यधिक कुशल गर्मी हस्तांतरण तत्व है। धातु ट्यूब की सतह पर फिन संरचनाओं (जैसे घुमावदार, वेल्डिंग या रोल बनाने) को जोड़कर, गर्मी हस्तांतरण दक्षता को बढ़ाने के लिए गर्मी अपव्यय क्षेत्र में काफी वृद्धि हुई है। इसका मुख्य कार्य गर्मी हस्तांतरण में तेजी लाना है और यह औद्योगिक उपकरणों, एचवीएसी और ऊर्जा प्रणालियों के निर्माण के लिए उपयुक्त है।

संरचना और रचना

बेस पाइप:

कार्बन स्टील (जैसे Q235, 20# स्टील, आदि) से बना, इसमें अच्छी तापीय चालकता और यांत्रिक शक्ति है, और कुछ दबाव और तापमान का सामना कर सकता है।
सामान्य ट्यूब व्यास DN15 से DN50 तक होता है, विभिन्न परिदृश्यों की कॉम्पैक्ट डिजाइन आवश्यकताओं के अनुकूल होता है।
फिन:

उच्च - आवृत्ति वेल्डिंग, घुमावदार मोल्डिंग या किट प्रक्रिया के माध्यम से बेस ट्यूब के साथ संयुक्त, वे एक संरचना जैसे सर्पिल, सीधे बार या v - आकार का निर्माण करते हैं।
पंखों की घनत्व और ऊंचाई सीधे गर्मी विघटन दक्षता को प्रभावित करती है और आमतौर पर विशिष्ट कार्य स्थितियों से मेल खाने के लिए अनुकूलित होती है।

सुविधाएँ और लाभ

हीट एक्सचेंज दक्षता:

फिन्ड संरचना गर्मी अपव्यय क्षेत्र को 3 से 10 गुना तक बढ़ाती है, जिससे गर्मी हस्तांतरण की दर में काफी वृद्धि होती है।
कार्बन स्टील की उच्च तापीय चालकता (लगभग 45 -} 50 w/mk) की थर्मल चालकता बेस ट्यूब से पंखों तक तेजी से गर्मी हस्तांतरण सुनिश्चित करती है।
स्थायित्व और अर्थव्यवस्था:

कार्बन स्टील कम लागत और काम करने में आसान है, जिससे यह बड़े पैमाने पर उत्पादन के लिए उपयुक्त है।
सतह गैल्वेनिसेशन, पेंटिंग या एंटीऑक्सिडेंट उपचार गैर-- संक्षारक वातावरण (विशिष्ट जीवन 5-15 वर्ष) में सेवा जीवन का विस्तार करता है।
विनिर्माण प्रौद्योगिकी और प्रदर्शन पैरामीटर

विनिर्माण प्रौद्योगिकी:

उच्च - फ़्रीक्वेंसी वेल्डिंग: उच्च - का उपयोग करना आवृत्ति वर्तमान में पंखों और बेस ट्यूब की संपर्क सतह को गर्म करने के लिए एक उच्च - ताकत, कम - थर्मल प्रतिरोध मेटालर्जिकल बॉन्ड को प्राप्त करने के लिए।
घुमावदार प्रक्रिया: बेस ट्यूब पर धातु टेप की सर्पिल घुमावदार, यांत्रिक दबाव द्वारा तय की गई, छोटे पाइप व्यास (जैसे DN15) परिदृश्यों के लिए उपयुक्त।
प्रदर्शन पैरामीटर:

काम का दबाव: 1.6MPA (पारंपरिक कामकाजी स्थिति) से कम या बराबर।
तापमान प्रतिरोध सीमा: - 20 डिग्री - 350 डिग्री, चरम कम तापमान वाले उत्सव या उच्च-तापमान ऑक्सीकरण से बचा जाना चाहिए।

चयन और सीमा

लागू वातावरण: शुष्क, गैर - के लिए अनुशंसित रूप से दृढ़ता से संक्षारक मीडिया (जैसे कि हवा, पानी, तेल), गीला या संक्षारक गैस - परिदृश्यों वाले परिदृश्यों को सतह सुरक्षा को मजबूत करने की आवश्यकता है।
विकल्प: अत्यधिक संक्षारक या उच्च आर्द्रता वातावरण में, स्टेनलेस स्टील फिन्ड ट्यूब का उपयोग जंग प्रतिरोध में सुधार करने के लिए किया जा सकता है, लेकिन काफी अधिक लागत पर।

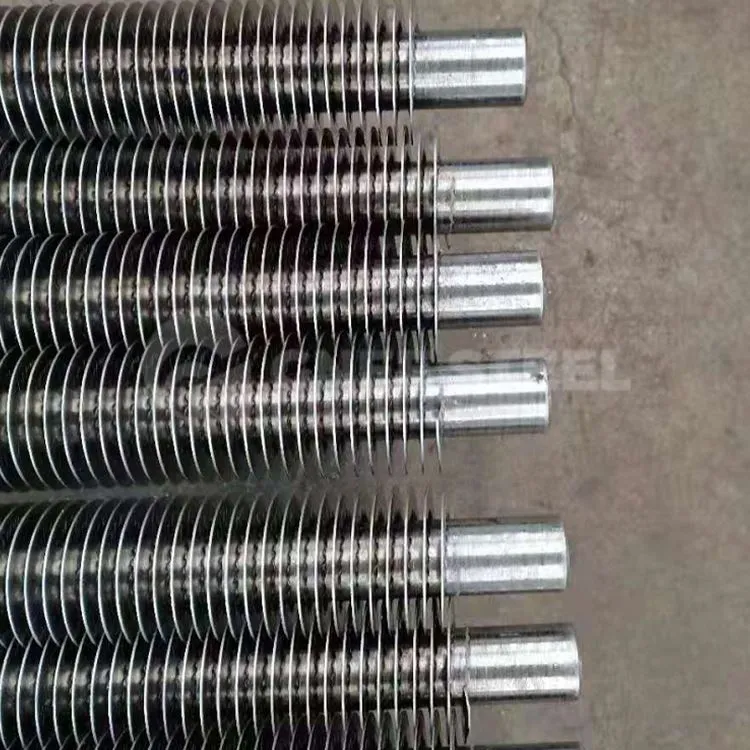

carbon steel fin tube

फिन ट्यूब विनिर्देश

प्रोडक्ट का नाम:	उच्च गुणवत्ता वाले बॉयलर फिन ट्यूब सीमलेस फिन ट्यूब
मानक:	एएसटीएम, जिस, बी, एन
उत्पत्ति का स्थान:	हेनान, चीन
ब्रांड:	गनी
प्रकार:	फिन ट्यूब
मोटाई:	0.5 मिमी
सहनशीलता:	±1%
खंड आकार:	गोल
बाहर व्यास:	9.52 मिमी
मिश्र धातु या नहीं:	मिश्र धातु है
सतह खत्म:	अनुकूलित
मोटाई की गुंजाइश:	0.3 मिमी -2 मिमी

fin tube for heat exchanger

Gnee के बारे में

GNEE समूह की स्थापना 2008 में की गई थी। कारखाने में 35,000 वर्ग मीटर का क्षेत्र शामिल है, जिसमें लगभग 200 कर्मचारी और 80 मिलियन युआन का वार्षिक उत्पादन मूल्य है।
मुख्य उत्पाद: फिन्ड ट्यूब, बॉयलर ट्यूब, हीट एक्सचेंज ट्यूब, स्ट्रक्चरल ट्यूब्स, मैकेनिकल ट्यूब और इतने पर।
उत्पाद प्रमाण पत्र: CE/ISO9001/SGS।
कारखाना स्थिर और विश्वसनीय उत्पाद गुणवत्ता सुनिश्चित करने के लिए उन्नत स्वचालित नियंत्रण प्रणाली और ऑनलाइन गुणवत्ता निरीक्षण प्रणाली का परिचय देता है।
