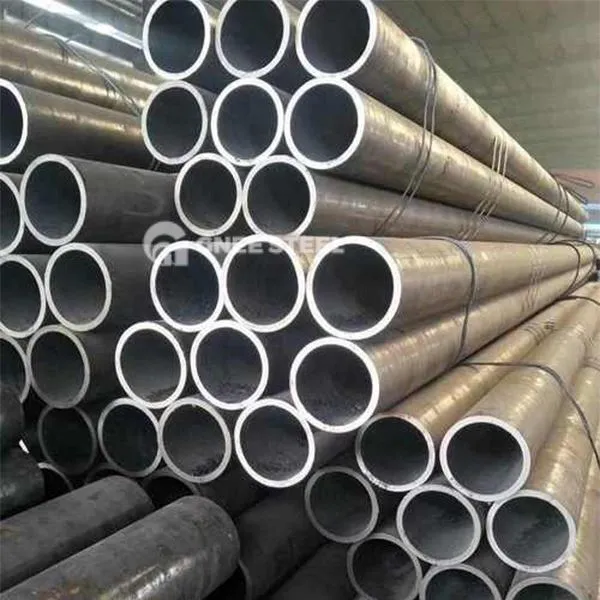

एएसटीएम ए210/ए210एम सीमलेस बोलियर ट्यूब

एएसटीएम ए210/ए210एम सीमलेस बोलियर ट्यूब

मानक और ग्रेड: एएसटीएम ए210/ए210एम सीमलेस बोलियर ट्यूब
सिरे: चौकोर सिरे/सादे सिरे (सीधे कट, आरी कट, टॉर्च कट), बेवेल्ड/थ्रेडेड सिरे
कोटिंग: 3PE कोटिंग; 3PP कोटिंग; FBE कोटिंग; एपॉक्सी कोटिंग; विशेष पेंटिंग
पैकिंग: बंडल या थोक, समुद्र में चलने योग्य पैकिंग या ग्राहक की आवश्यकता के लिए
जांच भेजें
अब बात करो
विवरण

A210/A210M बॉयलर ट्यूब विवरण



‌एएसटीएम ए210/ए210एम बॉयलर ट्यूब‌ बॉयलर और बॉयलर फ़्लू अनुप्रयोगों के लिए डिज़ाइन किए गए सीमलेस मीडियम कार्बन स्टील ट्यूब हैं, जिनका उपयोग मुख्य रूप से सुरक्षा छोर, गुंबद, सपोर्ट ट्यूब और सुपरहीटर ट्यूब जैसे घटकों में किया जाता है। ये उत्पाद ‌ का अनुपालन करते हैंएएसटीएम ए210औरएएसएमई SA210‌ द्वारा स्थापित मानकपरीक्षण और सामग्री के लिए अमेरिकन सोसायटी (एएसटीएम)और यहअमेरिकन सोसायटी ऑफ मैकेनिकल इंजीनियर्स (एएसएमई)‌.

‌सामग्री एवं विशिष्टताएँ‌

‌सामग्री‌: उच्च दबाव अनुप्रयोगों के लिए उपयुक्त न्यूनतम दीवार मोटाई के साथ निर्बाध माध्यम {{0}कार्बन स्टील ट्यूब।

‌ग्रेड‌: ‌A210A1औरA210C‌.

‌रासायनिक संरचनाहरएक के लिएकार्बन सामग्री में 0.01% की कमी‌, मैंगनीज सामग्री ‌ तक बढ़ सकती है0.06%‌, अधिकतम ‌ के साथ1.35%‌.

‌कठोरता‌:

‌A210A1‌: 79 एचआरबी (143 एचबी) से कम या उसके बराबर

‌A210C‌: 89 एचआरबी (179 एचबी) से कम या उसके बराबर

‌आकार सहनशीलता‌: बॉयलर सिस्टम में महत्वपूर्ण दबाव वाले घटकों के निर्माण के लिए आयामी आवश्यकताओं को पूरा करता है।



मानत विशिष्टताएँ

A210/A210M विनिर्देश न्यूनतम {{2}दीवार {{3}मोटाई, सीमलेस माध्यम {{4}कार्बन स्टील, बॉयलर ट्यूब और बॉयलर फ़्लूज़ को कवर करता है, जिसमें सुरक्षित सिरे (नोट 1 देखें), आर्क और स्टे ट्यूब और सुपरहीटर ट्यूब शामिल हैं।

नोट 1: यह प्रकार फोर्ज वेल्डिंग द्वारा सुरक्षित अंत के लिए उपयुक्त नहीं है।

इस विनिर्देश के अनुसार सुसज्जित A210/A210M बोलियर ट्यूब का आकार और मोटाई आमतौर पर 1/2 इंच से 5 इंच [12.7 से 127 मिमी] बाहरी व्यास और 0.035 से 0.500 इंच [0.9 से 12.7 मिमी], न्यूनतम दीवार मोटाई सहित होती है। अन्य आयामों वाले टयूबिंग सुसज्जित किए जा सकते हैं, बशर्ते ऐसे ट्यूब इस विनिर्देश की अन्य सभी आवश्यकताओं का अनुपालन करते हों।

यांत्रिक संपत्ति की आवश्यकताएं 1/8 इंच [3.2 मिमी] आंतरिक व्यास या 0.015 इंच [0.4 मिमी] मोटाई से छोटी टयूबिंग पर लागू नहीं होती हैं।

A210/A210M विनिर्देश विभिन्न रासायनिक और तन्य आवश्यकताओं के साथ सीमलेस मीडियम-कार्बन बॉयलर और सुपरहीटर ट्यूबों के ग्रेड ए - 1 और सी को कवर करता है। (तालिका 1, तालिका 3, और धारा 11.)



A210/A210M बोलियर ट्यूब विशिष्टता



ओडी:1/2इंच-5इंच(12.7-127मिमी),

डब्ल्यूटी: 0.035इंच-0.500इंच(0.9-12.7मिमी)

ग्रेड: एएसटीएम ए210 ग्रेड ए1, एएसटीएम ए210 ग्रेड सी

अनुप्रयोग: उच्च, मध्यम, निम्न दबाव बॉयलर और दबाव उद्देश्य के लिए



एएसटीएम ए210/ए210एम सुपरहीटर ट्यूबों की रासायनिक संरचना

श्रेणी

कार्बन

मैंगनीज

फास्फोरस

गंधक

सिलिकॉन

एएसटीएम ए210 जीआर ए1

0.27% अधिकतम

0.93% अधिकतम

0.035% अधिकतम

0.035% अधिकतम

0.10% न्यूनतम

एएसटीएम ए210 जीआर सी

0.35% अधिकतम

0.29% - 1.06%

0.035% अधिकतम

0.035% अधिकतम

0.10% न्यूनतम



एएसटीएम ए210/ए210एम सीमलेस बोलियर ट्यूब के यांत्रिक गुण

श्रेणी

P #

तन्यता ताकत

उपज

अधिकतम कठोरता

इन्वेंटरी की जाँच करें

एएसटीएम ए210 जीआर ए1

P 1

केएसआई: 60 एमपीए: 415

केएसआई: 37 एमपीए: 255

79 एचआरबी (रॉकवेल बी)

143 एचबी (ब्रिनेल)

ए210 जीआर ए इन्वेंटरी

एएसटीएम ए210 जीआर सी

P 1

केएसआई: 70 एमपीए: 485

केएसआई: 40 एमपीए: 275

89 एचआरबी (रॉकवेल बी)



179 एचबी

(ब्रिनेल)



ए210 जीआर ए इन्वेंटरी



ASTM A210/A210M सीमलेस माध्यम की दीवार की मोटाई और सहनशीलता -कार्बन स्टील

बाहरी व्यास, मिमी

सहनशीलता, %

गरम वेल्लित

OD 101.6 से कम या उसके बराबर, WT 2.4 से कम या उसके बराबर

+40/-0

OD 101.6 से कम या उसके बराबर, 2.4<WT 3.8 से कम या उसके बराबर

+35/-0

OD 101.6 से कम या उसके बराबर, 3.8<WT 4.6 से कम या उसके बराबर

+33/-0

OD≤101.6, WT>4.6

+28/-0

OD>101.6, 2.4<WT 3.8 से कम या उसके बराबर

+35/-0

OD>101.6, 3.8<WT 4.6 से कम या उसके बराबर

+33/-0

OD>101.6, WT>4.6

+28/-0



बाहरी व्यास, मिमी

सहनशीलता, %

ठंडा खींचा गया

OD 38.1 से कम या उसके बराबर

+20/0

OD>38.1

+22/0



एएसटीएम ए210/ए210एम सीमलेस बोलियर ट्यूब का बाहरी व्यास और सहनशीलता

बाहरी व्यास, मिमी

सहनशीलता, मिमी

गरम वेल्लित

OD 101.6 से कम या उसके बराबर

+0.4/-0.8

101.6<OD 177.8 से कम या उसके बराबर

+0.4/-1.2



बाहरी व्यास, मिमी

सहनशीलता, %

ठंडा खींचा गया

ओडी<25.4

±0.10

25.4 OD से कम या उसके बराबर 38.1 से कम या उसके बराबर

±0.15

38.1<ओडी<50.8

±0.20

50.8 OD<63.5 से कम या उसके बराबर

±0.25

63.5 OD<76.2 से कम या उसके बराबर

±0.30

76.2 ओडी से कम या उसके बराबर 101.6 से कम या उसके बराबर

±0.38

101.6<OD 177.8 से कम या उसके बराबर

+0.38/-0.64



A210/A210M सीमलेस बोलियर ट्यूब के आयाम विनिर्देश

specification of A210 boiler tube
