उत्पाद विवरण
ASTM A192/ASME SA192 में न्यूनतम - दीवार - मोटाई, सीमलेस कार्बन स्टील बॉयलर, और उच्च- दबाव सेवा के लिए सुपरहाटर ट्यूब शामिल हैं।
टयूबिंग आकार और मोटाई आमतौर पर इस विनिर्देश से सुसज्जित हैं, व्यास के बाहर 1/2 इंच (12.7 से 177.8 मिमी) और 0.085 से 1.000 (2.2 से 25.4 मिमी), समावेशी, न्यूनतम दीवार की मोटाई में हैं। अन्य आयामों वाले टयूबिंग को सुसज्जित किया जा सकता है, बशर्ते इस तरह की ट्यूब इस विनिर्देश की अन्य सभी आवश्यकताओं का अनुपालन करें।
या तो इंच - पाउंड इकाइयों या एसआई इकाइयों में बताए गए मानों को अलग से मानक के रूप में माना जाता है। पाठ के भीतर, एसआई इकाइयों को कोष्ठक में दिखाया गया है। प्रत्येक प्रणाली में बताए गए मान सटीक समकक्ष नहीं हैं; इसलिए, प्रत्येक प्रणाली का उपयोग दूसरे के स्वतंत्र रूप से किया जाना चाहिए। दो प्रणालियों से मूल्यों के संयोजन से गैर -- विनिर्देश के अनुरूप हो सकता है। इंच - पाउंड इकाइयाँ लागू होंगी जब तक कि इस विनिर्देश का "एम" पदनाम क्रम में निर्दिष्ट नहीं होता है।
बाहर व्यास: 12.7-177.8 मिमी
दीवार की मोटाई: 2.2-25.4 मिमी
लंबाई: 6-32 मीटर
प्रकार: सीधे ट्यूब, यू - बेंड ट्यूब
उष्मा उपचार:
हॉट - समाप्त ट्यूबों को गर्मी का इलाज करने की आवश्यकता नहीं है। ठंडे समाप्त ट्यूबों को अंतिम ठंड - 1200 डिग्री एफ [650 डिग्री] या उच्चतर के तापमान पर परिष्करण के बाद गर्मी का इलाज किया जाएगा।
मानत विशिष्टताएँ
ASTM A192/ASME SA192 उच्च - दबाव कार्बन स्टील बॉयलर ट्यूब रासायनिक संरचना
| श्रेणी | रासायनिक रचना | |||||
| प्रकार | C | साई | एम.एन. | P | S | |
| ASTM A192/ASME SA192 | निर्बाध | 0.06~0.18 | 0.25max | 0.27~0.63 | 0.035max | 0.035max |
ASTM A192/ASME SA192 बॉयलर ट्यूब यांत्रिक संपत्ति
| श्रेणी | बढ़ाव % | तन्यता परीक्षण एमपीए या एन/एमएम 2 | |
| A | न्यूनतम उपज शक्ति | तन्यता ताकत | |
| ASTM A192/ASME SA192 | =35 | =180 | =325 |
बॉयलर कठोरता की आवश्यकता के लिए ASTM A192/ASME SA192 स्टील ट्यूब
| ब्रिनेल हार्डनेस नंबर | रॉकवेल कठोरता संख्या |
| (ट्यूब 0.200 इंच। [5.1 मिमी] और दीवार की मोटाई में) | (दीवार की मोटाई में [5.1 मिमी] में 0.200 से कम ट्यूब) |
| 137 एचबी | 77 एचआरबी |
| हीट एक्सचेंजर्स और कंडेनसर और बॉयलर के लिए ट्यूब का आकार | |||||||||||
| घेरे के बाहर | बीडब्ल्यूजी | ||||||||||
| 25 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||||
| दीवार की मोटाई मिमी | |||||||||||
| 0.508 | 0.71 | 0.89 | 1.24 | 1.65 | 2.11 | 2.77 | 3.40 | ||||
| मिमी | इंच | वजन किलो/एम | |||||||||
| 6.35 | 1/4 | 0.081 | 0.109 | 0.133 | 0.174 | 0.212 | |||||
| 9.53 | 3/8 | 0.126 | 0.157 | 0.193 | 0.257 | 0.356 | 0.429 | ||||
| 12.7 | 1/2 | 0.214 | 0.263 | 0.356 | 0.457 | 0.612 | 0.754 | ||||
| 15.88 | 5/8 | 0.271 | 0.334 | 0.455 | 0.588 | 0.796 | 0.995 | ||||
| 19.05 | 3/4 | 0.327 | 0.405 | 0.553 | 0.729 | 0.895 | 1.236 | ||||
| 25.4 | 1 | 0.44 | 0.546 | 0.75 | 0.981 | 1.234 | 1.574 | 2.05 | |||
| 31.75 | 1 1/4 | 0.554 | 0.688 | 0.947 | 1.244 | 1.574 | 2.014 | 2.641 | |||
| 38.1 | 1 1/2 | 0.667 | 0.832 | 1.144 | 1.514 | 1.904 | 2.454 | 3.233 | |||
| 44.5 | 1 3/4 | 1.342 | 1.774 | 2.244 | 2.894 | 3.5 | |||||
| 50.8 | 2 | 1.549 | 2.034 | 2.574 | 3.334 | 4.03 | |||||
| 63.5 | 2 1/2 | 1.949 | 2.554 | 3.244 | 4.214 | 5.13 | |||||
| 76.2 | 3 | 2.345 | 3.084 | 3.914 | 5.094 | 6.19 | |||||
| 88.9 | 3 1/2 | 2.729 | 3.609 | 4.584 | 5.974 | 7.27 | |||||
| 101.6 | 4 | 4.134 | 5.254 | 6.854 | 8.35 | ||||||
| 114.3 | 4 1/2 | 4.654 | 5.924 | 7.734 | 9.43 | ||||||
| ट्यूब का रूप:स्ट्रेट एंड यू - बेंड एंड फिन्ड एंड कॉइल्ड | |||||||||||
| स्टेनलेस स्टील ट्यूब:A/SA213, A/SA249, A/SA268, A/SA269, A/SA789, EN10216 - 5, A/SA688, B/SB163, JIS-G3463, GOST9941-81। | |||||||||||
| कार्बन और मिश्र धातु स्टील ट्यूब:A/sa178,A/SA179, A/SA192, A/SA209, A/SA210, A/SA213, A.SA214 | |||||||||||

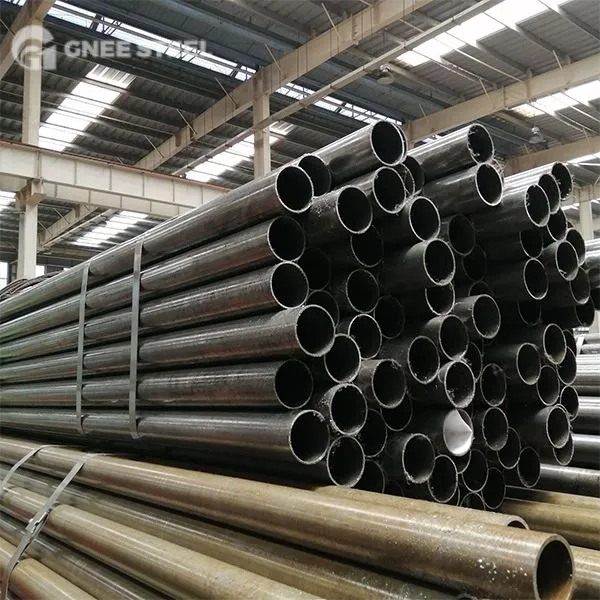

स्टॉक में GNEE A192/SA192 पाइप
A192 बॉयलर ट्यूब्स - SA192 बॉयलर और प्रेशर पोत ट्यूब - बॉयलर और प्रेशर वेसेल्स - कार्बन स्टील - उच्च - तापमान सेवा अनुप्रयोग -} { - सीमलेस पाइप और ट्यूब्स - A192 सीमलेस स्टील ट्यूब - ASME SA192 स्टील ट्यूब - ASME SA192 सुपरहेटर ट्यूब्स -
ASTM A192/SA192 और अन्य कार्बन स्टील ट्यूब और पाइप सामग्री की तुलना
- VS ASTM A106 GR.B:ASTM A106 GR.B कार्बन स्टील पाइप का उपयोग आमतौर पर उच्च - तापमान, उच्च - दबाव पाइपिंग के लिए किया जाता है, लेकिन यह विशेष रूप से बॉयलर/सुपरहेटर के लिए आवश्यक न्यूनतम दीवार की मोटाई के लिए डिज़ाइन नहीं किया गया है। ASTM A106 GR.B कार्बन स्टील पाइप में आम तौर पर एक ही विनिर्देश के A192/SA192 की तुलना में मोटी दीवारें होती हैं, जो उच्च दबाव - असर क्षमता की पेशकश करती है लेकिन थोड़ी कम गर्मी हस्तांतरण और उच्च लागत। ASTM A106 GR.B कार्बन स्टील पाइप का उपयोग आमतौर पर बॉयलर मुख्य स्टीम लाइनों और फीडवाटर लाइनों में किया जाता है, जबकि ASTM A192/SA192 कार्बन स्टील पाइप को विशेष रूप से सुपरहाइटर्स और बॉयलर हीट एक्सचेंजर बंडलों के लिए डिज़ाइन किया गया है, जहां कुशल गर्मी हस्तांतरण के लिए पतली दीवारों की आवश्यकता होती है।
- VS ASTM A210 GR.A1:ASTM A210 GR.A1 एक माध्यम है - कार्बन मैंगनीज स्टील सीमलेस ट्यूब बॉयलर और सुपरहाइटर्स में उपयोग किया जाता है। इसकी उच्च कार्बन सामग्री के कारण, इसकी ताकत और कठोरता A192/SA192 को पार कर जाती है, और इसका उपयोग मुख्य रूप से उच्च शक्ति की आवश्यकता वाले अनुप्रयोगों में किया जाता है।
ASTM A192/SA192 कार्बन स्टील पाइप के लिए आवश्यक परीक्षण और निरीक्षण
- तन्यता परीक्षण: यह तन्य शक्ति, उपज शक्ति और बढ़ाव को सत्यापित करने के लिए स्टील ट्यूब के प्रत्येक बैच से लिए गए नमूनों पर किया जाता है।
- कठोरता परीक्षण: यह आमतौर पर प्रत्येक ट्यूब या बैच पर किया जाता है।
- हाइड्रोलिक दबाव परीक्षण: यह हर ट्यूब के लिए अनिवार्य है। परीक्षण दबाव बहुत अधिक है और कम से कम 5 सेकंड के लिए बनाए रखा जाता है ताकि यह सुनिश्चित किया जा सके कि दबाव में सुरक्षा सुनिश्चित करने के लिए कोई रिसाव या स्थायी विरूपण नहीं है।
- गैर - विनाशकारी परीक्षण: मानक को आमतौर पर अनुदैर्ध्य दोषों का पता लगाने के लिए एडी वर्तमान परीक्षण या अल्ट्रासोनिक परीक्षण (या दोनों का संयोजन) की आवश्यकता होती है, और यह हर ट्यूब पर किया जाना चाहिए।
उपयोग और आवेदन:
1.Boiler ट्यूब: A192/SA192 ट्यूब मुख्य रूप से बॉयलर सिस्टम में उच्च - दबाव और सुपरहीटिंग अनुप्रयोगों के लिए उपयोग किए जाते हैं। वे व्यापक रूप से बिजली संयंत्रों, थर्मल ऊर्जा संयंत्रों और औद्योगिक बॉयलर में भाप पैदा करने के लिए नियोजित हैं। A192/SA192 ट्यूब उत्कृष्ट तापीय चालकता और उच्च तन्यता ताकत का प्रदर्शन करते हैं, जिससे वे ऊंचे तापमान और दबावों को संभालने के लिए उपयुक्त हैं।
2. हेट एक्सचेंजर्स: A192/SA192 ट्यूब का उपयोग हीट एक्सचेंजर्स में किया जाता है जहां कुशल गर्मी हस्तांतरण की आवश्यकता होती है। इन ट्यूबों का उपयोग अक्सर द्रव - से -} द्रव या गैस - से - द्रव गर्मी विनिमय, जैसे एचवीएसी सिस्टम, प्रशीतन इकाइयों और औद्योगिक प्रक्रिया उपकरणों से जुड़े अनुप्रयोगों में किया जाता है। A192/SA192 ट्यूबों का सहज निर्माण चिकनी द्रव प्रवाह सुनिश्चित करता है और दबाव ड्रॉप को कम करता है।
3.Condensers: A192/SA192 ट्यूब कंडेनसर इकाइयों में आवेदन पाते हैं जो विभिन्न प्रणालियों जैसे कि बिजली संयंत्रों और प्रशीतन इकाइयों का हिस्सा हैं। कंडेनसर वाष्प से तरल राज्य में गर्मी को स्थानांतरित करने के लिए जिम्मेदार हैं, और A192/SA192 ट्यूब इस उद्देश्य के लिए उत्कृष्ट गर्मी हस्तांतरण क्षमताओं की पेशकश करते हैं।
4.पेट्रोलम रिफाइनिंग: A192/SA192 ट्यूब कभी -कभी पेट्रोलियम रिफाइनिंग प्रक्रियाओं में उपयोग किए जाते हैं, विशेष रूप से उच्च - तापमान और उच्च - दबाव तरल पदार्थों से जुड़े अनुप्रयोगों में। ये ट्यूब हीट एक्सचेंज, फ्लुइड ट्रांसपोर्ट और रिफाइनिंग ऑपरेशंस में अन्य महत्वपूर्ण कार्यों के लिए नियोजित हैं।
