उत्पाद विवरण
मानक: एन 10216-2
दबाव उद्देश्यों के लिए निर्बाध स्टील ट्यूब - तकनीकी वितरण की स्थिति
भाग 2: गैर - मिश्र धातु और मिश्र धातु स्टील ट्यूब निर्दिष्ट ऊंचा तापमान गुणों के साथ

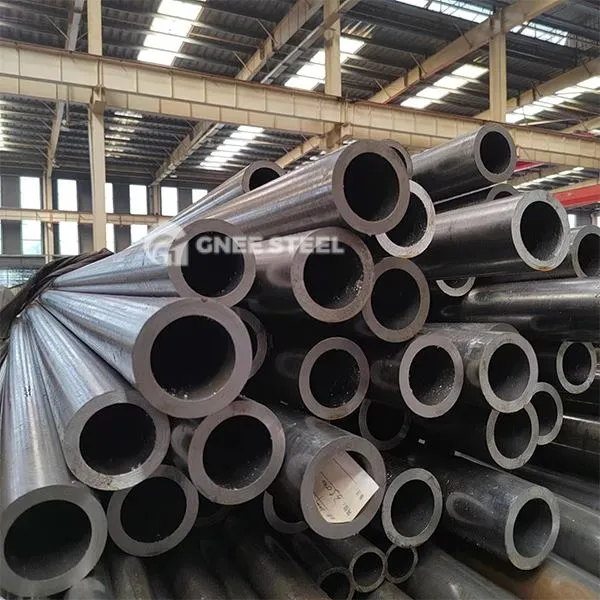

एन 10216-2 सीमलेस स्टील ट्यूब त्वरित विवरण
निर्माण: निर्बाध प्रक्रिया
दीवार की मोटाई (WT): 2.1 मिमी-- 20 मिमी।
बाहरी व्यास (OD): 21 मिमी--509 मिमी
लंबाई: आवश्यकतानुसार 6 मी या निर्दिष्ट लंबाई।
अंत: सादा अंत, बेवेल एंड, ट्रेडेड
अतिरिक्त जानकारी
पोर्ट ऑफ शिपमेंट: तियानजिन, चीन
भुगतान की शर्तें: टी / टी, एलसी
वितरण: भुगतान के 7-15 दिन बाद
सतह: जंग को रोकने के लिए ट्यूबों को (केवल बाहर) वार्निश किया जाएगा।
अंकन: मानक + स्टील ग्रेड + आकार + गर्मी नहीं + लॉट नहीं
पैकेज: बंडल (हेक्सागोनल), लकड़ी के बक्से, टोकरे (स्टील/लकड़ी) या आवश्यकतानुसार
नॉन - मिश्र धातु स्टील ग्रेड का स्टील का नाम
(1) दबाव उद्देश्यों के लिए कैपिटल लेटर पी;
(२) ऊंचे तापमान के लिए प्रतीक जीएच।
विनिर्माण प्रक्रिया
(1) स्टील बनाने की प्रक्रिया
स्टील्स पूरी तरह से मारे जाएंगे।
(2) ट्यूब निर्माण और वितरण की स्थिति
ट्यूबों को एक सहज प्रक्रिया द्वारा निर्मित किया जाएगा।
ट्यूब या तो गर्म हो सकते हैं या ठंडे समाप्त हो सकते हैं।
उत्पाद विनिर्देश
एन 10216-2 रासायनिक संरचना:
| इस्पात श्रेणी | C | साई | एम.एन. | P | S | करोड़ | एमओ | नी | एएलटीओटी | घन | टीआई मैक्स | |
| स्टील का नाम | इस्पात संख्या | अधिकतम | अधिकतम | |||||||||
| P195GH | 1.0348 | =0.13 | =0.35 | =0.70 | 0.025 | 0.020 | =0.30 | =0.08 | =0.30 | =0.020 | =0.30 | 0.040 |
| P235GH | 1.0345 | =0.16 | =0.35 | =1.20 | 0.025 | 0.020 | =0.30 | =0.08 | =0.30 | =0.020 | =0.30 | 0.040 |
| P265GH | 1.0425 | =0.20 | =0.40 | =1.40 | 0.025 | 0.020 | =0.30 | =0.08 | =0.30 | =0.020 | =0.30 | 0.040 |
| 16MO3 | 1.5415 | 0.12-0.20 | 0.40-0.90 | 0.40-0.90 | 0.025 | 0.020 | =0.30 | 0.25-0.35 | =0.30 | =0.040 | =0.30 | |
| 14MOV6-3 | 1.7715 | 0.10-0.15 | 0.15-0.35 | 0.40-0.70 | 0.025 | 0.020 | 0.30-0.60 | 0.40-0.50 | =0.30 | =0.040 | =0.30 | |
| 13CRMO4-5 | 1.7335 | 0.10-0.17 | =0.15 | 0.40-0.70 | 0.025 | 0.020 | 0.70-1.15 | 0.40-0.60 | =0.30 | =0.040 | =0.30 | |
| 10CRMO9-10 | 1.7380 | 0.08-0.14 | 0.08-0.14 | 0.30-0.70 | 0.025 | 0.020 | 2.00-2.50 | 0.90-1.10 | =0.30 | =0.040 | =0.30 | |
| 25crmo4 | 1.7218 | 0.22-0.29 | 0.22-0.29 | 0.60-0.90 | 0.025 | 0.020 | 0.90-1.20 | 0.15-0.30 | =0.30 | =0.040 | =0.30 | |
| 15nicumonb5-6-4 | 1.6368 | =0.17 | =0.17 | 0.80-1.20 | 0.025 | 0.020 | =0.30 | 0.25-0.50 | 1.00-1.30 | =0.050 | 0.50-0.80 | |
| X10CRMOVNB9-1 | 1.4903 | 0.08-0.12 | 0.08-0.12 | 0.30-0.60 | 0.025 | 0.020 | 8.00-9.50 | 0.85-1.05 | =0.40 | =0.040 | =0.30 | |
| इस तालिका में शामिल नहीं किए गए तत्वों को क्रेता के समझौते के बिना स्टील में जानबूझकर नहीं जोड़ा जाएगा, सिवाय इसके कि कास्ट को खत्म करने के लिए जोड़ा जा सकता है। स्टील बनाने की प्रक्रिया में उपयोग किए जाने वाले स्क्रैप या अन्य सामग्रियों से अवांछनीय तत्वों के अलावा को रोकने के लिए सभी उचित उपाय किए जाएंगे | ||||||||||||
| B यह आवश्यकता लागू नहीं है बशर्ते स्टील में अन्य नाइट्रोजन बाध्यकारी तत्वों की पर्याप्त मात्रा हो, जो रिपोर्ट की जाएगी। टाइटेनियम का उपयोग करते समय, निर्माता यह सत्यापित करेगा कि (Al+Ti/2) =0, 020% | ||||||||||||
| सी विकल्प 2: बाद के गठन संचालन को सुविधाजनक बनाने के लिए, संकेत की तुलना में कम एक सहमत अधिकतम तांबे की सामग्री और एक सहमत निर्दिष्ट अधिकतम टिन सामग्री लागू होगी | ||||||||||||
| d इन तत्वों की सामग्री को तब तक सूचित नहीं किया जाना चाहिए जब तक कि जानबूझकर कलाकारों में नहीं जोड़ा जाता है | ||||||||||||
| E के लिए दीवार की मोटाई =30 मिमी कार्बन सामग्री को कास्ट और उत्पाद विश्लेषण के लिए 0.02% बढ़ाया जा सकता है | ||||||||||||
| f 0,23 % का ऊपरी कार्बन मूल्य उत्पाद विश्लेषण के लिए पार नहीं किया जाएगा | ||||||||||||
एन 10216-2 यांत्रिक संपत्ति:
| इस्पात श्रेणी | कमरे के तापमान पर तन्य गुण | प्रभाव गुण एबी | |||||||||||
| स्टील का नाम | इस्पात संख्या | दीवार की मोटाई टी मिनट के लिए ऊपरी उपज शक्ति या प्रूफ शक्ति REH या RP0.2। |
लचीला ताकत आर एम |
बढ़ाव एक मिनट। % ए |
डिग्री के तापमान पर न्यूनतम औसत अवशोषित ऊर्जा kv j | ||||||||
| टी 16 से कम या बराबर | 160<> | 40<> | 60<> | l | t | l | t | ||||||
| एमपीए | एमपीए | एमपीए | एमपीए | एमपीए | 20 | 0 | -10 | 20 | 0 | ||||
| P195GH | 1.0348 | 195 | 320-440 | 27 | 25 | 40 c | 28 d | 27c | |||||
| P235GH | 1.0345 | 235 | 225 | 215 | 360-500 | 25 | 23 | 40 c | 28 d | 27c | |||
| P265GH | 1.0425 | 265 | 255 | 245 | 410-570 | 23 | 21 | 40 c | 2s d | 27C | |||
| 16MO3 | 1.5415 | 280 | 270 | 260 | 450-600 | 22 | 20 | 40 c | 27 c | ||||
| 14MOV6-3 | 1.7715 | 320 | 320 | 310 | 460-610 | 20 | 18 | 40 c f | 27 c | ||||
| 13CRMO4-5 | 1.7335 | 290 | 290 | 280 | 440-590 | 22 | 20 | 40 c | 27 c | ||||
| 10CRMO9-10 | 1.7380 | 280 | 280 | 270 | 480-630 | 22 | 20 | 40 c | 27 c | ||||
| 25crmo4 | 1.7218 | 345 | 345 | 345 | 540-690 | 18 | 15 | 40 c f | 27 c | ||||
| 15nicumonb5-6-4 | 1.6368 | 440 | 440 | 440 | 440e | 610-780 | 19 | 17 | 40 c f | 27 c | |||
| X10CRMOVNB9-1 | 1.4903 | 450 | 450 | 450 | 450 | 630-830 | 19 | 17 | 40 c f | 27 c | |||
| A i=अनुदैर्ध्य t=अनुप्रस्थ | |||||||||||||
| जब विकल्प 4 और/या 5 को निर्दिष्ट किया जाता है, तब तक सत्यापित किया जाता है/निर्दिष्ट किया जाता है, जब तक कि फुटनोट एफ) लागू होता है | |||||||||||||
| c विकल्प 4: प्रभाव ऊर्जा को सत्यापित किया जाएगा। | |||||||||||||
| डी विकल्प 5: अनुदैर्ध्य प्रभाव ऊर्जा को सत्यापित किया जाएगा। | |||||||||||||
| ई वॉल मोटाई 60 मिमी के लिए< T =80mm | |||||||||||||
| एफ प्रभाव परीक्षण दीवार की मोटाई के लिए अनिवार्य टी =16 मिमी | |||||||||||||
एन 10216-2 बॉयलर ट्यूब हीट ट्रीटमेंट:
| इस्पात श्रेणी | गर्मी उपचार ए | आस्ट्रेनाइजिंग | टेम्परिंग | |||
| स्टील का नाम | इस्पात संख्या | तापमान डिग्री | कूलिंग माध्यम | तापमान डिग्री | कूलिंग माध्यम | |
| P195GH | 1.0348 | +N b | 880 से 940 | वायु | - | - |
| P235GH | 1.0345 | +N b | 880 से 940 | वायु | - | - |
| P265GH | 1.0425 | +N b | 880 से 940 | वायु | - | - |
| 16MO3 | 1.5415 | +N b | 890 से 950 | वायु | - | - |
| 14MOV6-3 | 1.7715 | +एनटी ईसा पूर्व | 930 से 990 | वायु | 680 to730 | वायु |
| 13CRMO4-5 | 1.7335 | +एनटी ईसा पूर्व | 900 से 960 | वायु | 660 से 730 | वायु |
| 10CRMO9-10 | 1.738 | +एनटी ईसा पूर्व | 900 से 960 | वायु | 680 से 750 | वायु |
| 25crmo4 | 1.7218 | +क्यूटी | 860 से 900 | हवा या तरल | 620 से 680 | वायु |
| 15nicumonb5-6-4 | 1.6368 | +एनटी सी | 880 से 980 | वायु | 580 से 680 | वायु |
| X10CRMOVNB9-1 | 1.4903 | +एनटी सी | 1040 से 1090 | वायु | 730 से 780 | वायु |
| A +n=सामान्यीकरण, +nt=सामान्यीकरण +तड़के, +qt=शमन +तड़के (हवा या तरल), +i=isothermal annealing। | ||||||
| B सामान्यीकरण में सामान्यीकरण का गठन शामिल है। | ||||||
| c For these steel grades it may be necessary in the case of wall thickness T above 25 mm or T/D >इच्छित संरचना और भौतिक गुणों को प्राप्त करने के लिए शमन और तड़के को लागू करने के लिए 0,15। निर्णय निर्माता के विवेक पर छोड़ दिया जाएगा, लेकिन जांच और आदेश के समय ग्राहक को कहा जाएगा। इस तरह से इलाज किए गए स्टील ट्यूबों को प्रतीक +क्यूटी द्वारा पूरक स्टील नाम द्वारा नामित किया जाएगा। | ||||||
EN 10216-2 के आयाम सहिष्णुता
बाहर के व्यास और दीवार मोटी पर सहिष्णुता
| बाहर व्यास डी मिमी | पर सहन करना D |
टी/डी अनुपात के लिए टी पर सहिष्णुता | |||
| 0,025 से कम या बराबर | > 0,025 0,050 से कम या बराबर |
> 0,050 0,10 से कम या बराबर |
> 0,10 | ||
| D 219,1 से कम या बराबर | ± 1% या ± 0.5 मिमी जो भी बड़ा हो |
± 12,5% या% 0.4 मिमी जो भी अधिक हो | |||
| D> 219,1 | ± 20% | ± 15% | ± 12,5% | ± 10% a | |
| बाहर के व्यास के लिए 355,6 मिमी से अधिक या उससे अधिक डी के लिए यह दीवार की मोटाई के 5% द्वारा स्थानीय रूप से ऊपरी दीवार की मोटाई से अधिक की अनुमति है | |||||
अंदर व्यास और दीवार की मोटाई पर सहिष्णुता
| अंदर के व्यास पर सहिष्णुता | टी/डी अनुपात के लिए टी पर सहिष्णुता | |||||
| d | डी मिनट | 0,03 से कम या बराबर | > 0,03 0,06 से कम या बराबर |
> 0,06 0,12 से कम या बराबर |
> 0,12 | |
| ± 1% या ± 2 मिमी जो भी अधिक हो | (+ 2%, 0) या (+ 4 मिमी, 0) | जो भी बड़ा हो | ± 20% | ± 15% | ± 12,5% | ± 10% a |
| aबाहर के व्यास के लिए 355,6 मिमी से अधिक या उससे अधिक डी के लिए यह दीवार की मोटाई के 5% से स्थानीय रूप से ऊपरी दीवार की मोटाई से अधिक की अनुमति है | ||||||
बाहर के व्यास और न्यूनतम दीवार की मोटाई पर सहिष्णुता
| बाहर व्यास डी मिमी | डी पर सहिष्णुता | टी मिनट /डी अनुपात के लिए टी मिनट पर सहिष्णुता | |||
| 0,02 से कम या बराबर | > 0,02 0,04 से कम या बराबर |
> 0,04 0,09 से कम या बराबर |
> 0,09 | ||
| D 219,1 से कम या बराबर | ± 1% या ± 0.5 मिमी जो भी बड़ा हो |
(+ 28%, 0) या (+ 0.8 मिमी, 0) जो भी अधिक हो | |||
| D> 219,1 | + 50% 0 |
+ 35% 0 |
+ 28% 0 |
+ 22% a 0 |
|
| aबाहर के व्यास के लिए 355,6 मिमी से अधिक या उससे अधिक डी के लिए यह दीवार की मोटाई के 5% से स्थानीय रूप से ऊपरी दीवार की मोटाई से अधिक की अनुमति है | |||||
अंदर व्यास और न्यूनतम दीवार की मोटाई पर सहिष्णुता
| सहिष्णुता के अंदर व्यास पर |
एक के लिए टी मिनट पर सहिष्णुता टी मिनट /डी अनुपात |
|||
| d | डी मिनट | 0,05 से कम या बराबर | > 0,05 0,1 से कम या बराबर |
> 0,1 |
| ± 1% या ± 2 मिमी जो भी बड़ा हो |
(+2%, 0) या (+ 4 मिमी, 0) जो भी अधिक हो | + 35% 0 |
+ 28% 0 |
+ 22% a 0 |
| aबाहर के व्यास के लिए 355,6 मिमी से अधिक या उससे अधिक डी के लिए यह दीवार की मोटाई के 5% से स्थानीय रूप से ऊपरी दीवार की मोटाई से अधिक की अनुमति है | ||||
सटीक लंबाई पर सहिष्णुता
मिमी में आयाम
| लंबाई एल | सटीक लंबाई पर सहिष्णुता |
| एल 6000 से कम या बराबर | +10 0 |
| 6000 |
+15 0 |
| L> 12 000 | + समझौते से 0 |
पसंदीदा आयाम
मिमी में आयाम
तालिका 6 (जारी)
मिमी में आयाम
परीक्षण
(१) रासायनिक विश्लेषण
(2) तन्यता परीक्षण (कमरे के तापमान पर तन्यता परीक्षण, ऊंचे तापमान पर तन्यता परीक्षण)
(३) चपटा परीक्षण
(४) रिंग तन्यता परीक्षण
(५) बहाव विस्तार परीक्षण
(६) रिंग विस्तार परीक्षण
(() प्रभाव परीक्षण
(8) लीक जकड़न परीक्षण (हाइड्रोस्टैटिक परीक्षण, विद्युत चुम्बकीय परीक्षण)
(९) आयामी निरीक्षण
(१०) दृश्य परीक्षा
(११) नॉन {{{१}} विनाशकारी परीक्षण
अंकन
लागू होने के लिए अंकन
अंकन को कम से कम एक छोर पर प्रत्येक ट्यूब पर अनिश्चित रूप से चिह्नित किया जाएगा। 51 मिमी से कम या उसके बराबर बाहर व्यास के साथ ट्यूबों के लिए ट्यूबों पर अंकन को बंडल या बॉक्स से जुड़े लेबल पर अंकन द्वारा प्रतिस्थापित किया जा सकता है।
सुरक्षा
ट्यूबों को एक अस्थायी सुरक्षात्मक कोटिंग या टिकाऊ कोटिंग और/या अस्तर के साथ दिया जाएगा
स्टॉक में EN10216-2 निर्बाध पाइप
आदेश की जानकारी
अनिवार्य सूचना
ए) मात्रा (द्रव्यमान या कुल लंबाई या संख्या);
बी) शब्द "ट्यूब";
ग) आयाम;
घ) EN 10216 के इस भाग के अनुसार स्टील ग्रेड का पदनाम;
ई) गैर - मिश्र धातु स्टील के लिए परीक्षण श्रेणी।
विकल्प
1) कोल्ड फिनिशिंग।
2) तांबे और टिन सामग्री पर प्रतिबंध।
3) उत्पाद विश्लेषण।
4) प्रभाव परीक्षण।
5) गैर-अलॉय स्टील ग्रेड के लिए - 10 डिग्री C पर अनुदैर्ध्य प्रभाव परीक्षण।
6) ऊंचे तापमान पर तन्यता परीक्षण।
7) लीक का चयन - जकड़न परीक्षण विधि।
8) गैर - अनुप्रस्थ खामियों का पता लगाने के लिए परीक्षण श्रेणी 2 ट्यूबों के लिए विनाशकारी परीक्षण।
9) नॉन - लामिना की खामियों का पता लगाने के लिए परीक्षण श्रेणी 2 ट्यूबों के लिए विनाशकारी परीक्षण।
10) विशेष तैयारी समाप्त होता है।
11) डी और टी के अलावा अन्य आयामों का सेट।
12) सटीक लंबाई)।
13) मानक दस्तावेज़ के अलावा अन्य निरीक्षण दस्तावेज का प्रकार।
14) हाइड्रोस्टेटिक रिसाव के लिए परीक्षण दबाव - जकड़न परीक्षण।
15) छोरों से दूर दीवार की मोटाई माप।
16) नॉन - विनाशकारी परीक्षण विधि।
17) अतिरिक्त अंकन।
18) संरक्षण।
