उत्पाद विवरण
एएसटीएम ए178/ए178एम विनिर्देश में बॉयलर ट्यूब, बॉयलर फ़्लू, सुपरहीटर फ़्लू और सुरक्षित सिरों में उपयोग किए जाने वाले कार्बन स्टील और कार्बन {6%) मैंगनीज स्टील से बने न्यूनतम {{4}दीवार{5}मोटाई वाले इलेक्ट्रिक -प्रतिरोध {{3}वेल्डेड ट्यूबों के मानकों को शामिल किया गया है। स्टील ग्रेड ए (कम -कार्बन स्टील), सी (मध्यम-कार्बन स्टील), या डी (कार्बन-मैंगनीज स्टील) का होगा। सभी ट्यूबों को वेल्डिंग के बाद ताप उपचार के लिए प्रस्तुत किया जाएगा, उसके बाद ठंडा किया जाएगा। स्टील कार्बन, मैंगनीज, फॉस्फोरस, सल्फर और सिलिकॉन की बताई गई रचनाओं के अनुरूप होगा। ग्रेड सी और डी दी गई तन्यता आवश्यकताओं के अनुरूप होंगे, अर्थात् तन्य शक्ति, उपज शक्ति और बढ़ाव। सामग्री को फ़्लैटनिंग, फ्लैंज, तनाव, रिवर्स फ़्लैटनिंग और हाइड्रोस्टैटिक (या नॉनडिस्ट्रक्टिव इलेक्ट्रिक) परीक्षणों के अधीन भी किया जाएगा। क्रेता द्वारा पूछे जाने पर क्रश परीक्षण भी किया जाएगा। न्यूनतम बढ़ाव मान भी दिए गए हैं।
आमतौर पर इस विनिर्देश के अनुसार सुसज्जित ट्यूबिंग आकार और मोटाई 1/2 से 5 इंच [12.7 से 127 मिमी] बाहरी व्यास और 0.035 से 0.360 इंच [0.9 से 9.1 मिमी], न्यूनतम दीवार मोटाई सहित होती है। अन्य आयामों वाली ट्यूबें सुसज्जित की जा सकती हैं, बशर्ते ऐसी ट्यूबें इस विनिर्देश की अन्य सभी आवश्यकताओं का अनुपालन करती हों।
एएसटीएम ए178 की रासायनिक संरचना
|
तत्व % |
एएसटीएम ए178 जीआर ए/एसए178ए |
एएसटीएम ए178 जीआर सी/एसए178सी |
एएसटीएम ए178 जीआर डी/एसए178डी |
|
कम कार्बन इस्पात |
मध्यम कार्बन स्टील |
मैगनेस स्टील |
|
|
C |
0.06-0.18 |
0.35 अधिकतम |
0.27 अधिकतम |
|
एम.एन. |
0.27-0.63 |
0.80 अधिकतम |
1.00-1.50 |
|
P |
0.035 |
0.035 |
0.030 |
|
S |
0.035 |
0.035 |
0.015 |
|
सी |
... |
... |
0.10 मिनट. |
एएसटीएम ए178 की यांत्रिक संपत्ति
|
वस्तु |
एएसटीएम ए178 जीआर ए/एसए178ए |
एएसटीएम ए178 जीआर सी/एसए178सी |
एएसटीएम ए178 जीआर डी/एसए178डी |
|
तन्य शक्ति, न्यूनतम, केएसआई [एमपीए] |
47[325] |
60[415] |
70[485] |
|
उपज शक्ति, न्यूनतम, केएसआई [एमपीए] |
26[180] |
37[255] |
40[275] |
|
2 इंच या 50 मिमी में बढ़ाव, न्यूनतम, % |
35 |
30 |
30 |
|
अनुदैर्ध्य पट्टी परीक्षणों के लिए कटौती |
1.50A |
1.50A |
1.50A |
|
प्रत्येक 1⁄32 इंच [0.8 मिमी] दीवार की मोटाई में 5⁄16 इंच से कम की कमी होती है। [8मिमी] |
|
|
|
|
मूल न्यूनतम बढ़ाव से निम्नलिखित प्रतिशत अंक बनाए जाएंगे |
|
|
|
ASTM A178/A178M का बाहरी व्यास और दीवार की मोटाई सहनशीलता
|
बाहरी व्यास टोल |
दीवार की मोटाई टोल |
||
|
आयुध डिपो <50 |
±0.05मिमी |
एस <4मिमी |
±12.5% |
|
आयुध डिपो > 50 |
±1% |
4--20मिमी |
+15/-12.5% |
|
एस 20 मिमी से अधिक या उसके बराबर |
±12.5% |
||
उत्पाद विशिष्टता
मानक: Astm
अनुभाग आकार: गोल
उत्पत्ति का स्थान: चीन
अनुप्रयोग: बॉयलर पाइप
उत्पादन प्रक्रिया: कोल्ड ड्रिंक
प्रमाणीकरण: सीई
सहनशीलता: ±10%
श्रेणी: सीमलेस स्टील पाइप
आयुध डिपो: 6 मिमी-168 मिमी
डब्ल्यूटी: 1मिमी-12मिमी
लंबाई: 0.5mtr-20mtr
सिरे: चौकोर सिरे/सादे सिरे (सीधे कट, आरी कट, टॉर्च कट), बेवेल्ड/थ्रेडेड सिरे
पैकेजिंग एवं डिलिवरी
| इकाइयाँ बेचना | : | मीट्रिक टन |
| पैकेज प्रकार | : | बंडल या थोक, लकड़ी के मामले या अन्य समुद्र में चलने योग्य पैकिंग या ग्राहक की आवश्यकता के लिए |

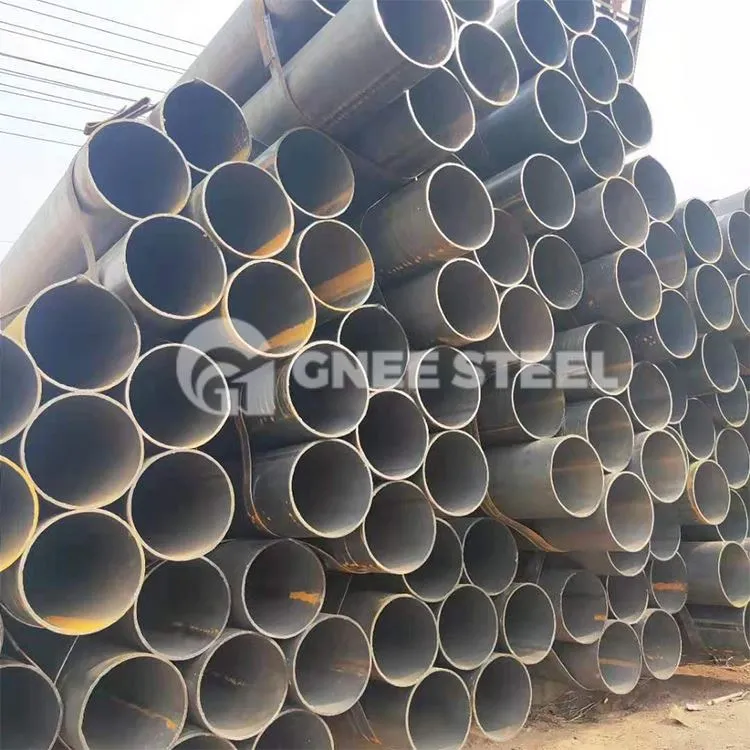

बिक्री के लिए GNEE ASTM A178 बॉयलर स्टील ट्यूब
