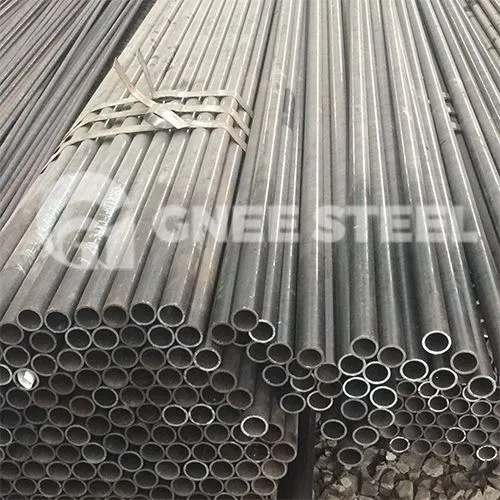

ASME SA335 / ASTM A335 मिश्र धातु स्टील पाइप विवरण
ASME SA335 / ASTM A335, Chrome - मोली पाइप एक सहज फेरिटिक मिश्र धातु है - उच्च तापमान सेवा के लिए नाममात्र या न्यूनतम दीवार की मोटाई में उत्पादित स्टील पाइप। इस विनिर्देश के लिए आदेश दिया गया पाइप झुकने, फ्लेंजिंग, समान रूप से संचालन और संलयन वेल्डिंग के लिए उपयुक्त होगा।
ASTM A335 पाइप गर्मी उपचार:
ग्रेड के A335 स्टील पाइप को फिर से गर्म किया जाएगा और पूर्ण - में सुसज्जित किया जाएगा, annealed, isothermal annealed, या सामान्यीकृत और टेम्पर्ड स्थिति। यदि सामान्यीकृत और तड़के की स्थिति में सुसज्जित है, तो ग्रेड P5, P5B, P9, P21, और P22 के लिए न्यूनतम तापमान तापमान 675 डिग्री होगा, ग्रेड P1, P2, P11, P12, और P 15 के लिए न्यूनतम तापमान तापमान 650 डिग्री होगा।
यह अनुशंसा की जाती है कि तड़के के लिए तापमान इच्छित सेवा तापमान से कम से कम 50 डिग्री से ऊपर होना चाहिए; नतीजतन, क्रेता को निर्माता को सलाह देनी चाहिए कि क्या सेवा तापमान 600 डिग्री से अधिक हो।
ग्रेड P1, P2, और P12 का पाइप, या तो गर्म - समाप्त या ठंडा - खींचा गया, गर्मी उपचार के बजाय 650 डिग्री से 705 डिग्री पर अंतिम गर्मी उपचार दिया जा सकता है। ग्रेड P5C के सभी पाइपों को 715 डिग्री से 745 डिग्री तक की सीमा में अंतिम गर्मी उपचार दिया जाएगा। ग्रेड P92 और P911 को 1040 डिग्री न्यूनतम पर सामान्य किया जाएगा और अंतिम गर्मी उपचार के रूप में 730 डिग्री न्यूनतम पर टेम्पर्ड किया जाएगा। ग्रेड P122 को 1040 डिग्री न्यूनतम पर सामान्य किया जाएगा, और अंतिम गर्मी उपचार के रूप में 730 डिग्री न्यूनतम पर तापमान होगा। ग्रेड P23 को 1040 डिग्री पर न्यूनतम एयर कूलिंग या त्वरित शीतलन के साथ सामान्य किया जाएगा और अंतिम गर्मी के उपचार के रूप में 730 डिग्री न्यूनतम पर तड़का होगा।
मानक: ASTM A335
ग्रेड: P1, P2, P5, P9, P11, P91, P92
OD: 10.3-660 मिमी
डब्ल्यूटी: 1.6-60 मिमी
लंबाई: 5.8m-12m या यादृच्छिक लेग्थ
तकनीकी: शमन और तड़के
आवेदन: गैस फायर पावर प्लांट, कोयला फायर पावर प्लांट, हेडर और स्टीम लाइन्स, फीडवाटर पाइप, सुपरहाइटर्स और रिहाइटर।
ASME SA335 / ASTM A335 मानक विनिर्देश
ASME SA335 / ASTM A335 CHROME - मोली सीमलेस पाइप्स केमिकल कंपोजिशन
ASTM A335 - ASME SA335 विनिर्देश द्वारा कवर किए गए मिश्र धातु स्टील के प्रकार, P5 से P92 तक "P" उपसर्ग के साथ डिज़ाइन किए गए हैं। ग्रेड P11/P22 और P91/92 आमतौर पर पावर स्टेशनों में पाए जाते हैं, जबकि ग्रेड P5 और P9 पेट्रोकेमिकल उद्योग में आवेदन के लिए अधिक सामान्य हैं। ग्रेड P9 और P91 सूची में हैं, अधिक महंगा है (P91 सीमलेस पाइप की लागत लगभग 5 € प्रति किलोग्राम हो सकती है।)।
| एएसटीएम ए 335 कम - मिश्र धातु स्टील (ग्रेड) |
असंबद्ध समकक्ष |
C से कम या उसके बराबर | एम.एन. | पी से कम या उससे कम | से कम या उसके बराबर | से कम या बराबर सी | करोड़ | एमओ |
| P1 | K11522 | 0.10~0.20 | 0.30~0.80 | 0.025 | 0.025 | 0.10~0.50 | – | 0.44~0.65 |
| P2 | K11547 | 0.10~0.20 | 0.30~0.61 | 0.025 | 0.025 | 0.10~0.30 | 0.50~0.81 | 0.44~0.65 |
| P5 | K41545 | 0.15 | 0.30~0.60 | 0.025 | 0.025 | 0.5 | 4.00~6.00 | 0.44~0.65 |
| P5b | K51545 | 0.15 | 0.30~0.60 | 0.025 | 0.025 | 1.00~2.00 | 4.00~6.00 | 0.44~0.65 |
| P5c | K41245 | 0.12 | 0.30~0.60 | 0.025 | 0.025 | 0.5 | 4.00~6.00 | 0.44~0.65 |
| P9 | S50400 | 0.15 | 0.30~0.60 | 0.025 | 0.025 | 0.50~1.00 | 8.00~10.00 | 0.44~0.65 |
| P11 | K11597 | 0.05~0.15 | 0.30~0.61 | 0.025 | 0.025 | 0.50~1.00 | 1.00~1.50 | 0.44~0.65 |
| P12 | K11562 | 0.05~0.15 | 0.30~0.60 | 0.025 | 0.025 | 0.5 | 0.80~1.25 | 0.44~0.65 |
| P15 | K11578 | 0.05~0.15 | 0.30~0.60 | 0.025 | 0.025 | 1.15~1.65 | – | 0.44~0.65 |
| P21 | K31545 | 0.05~0.15 | 0.30~0.60 | 0.025 | 0.025 | 0.5 | 2.65~3.35 | 0.80~1.60 |
| P22 | K21590 | 0.05~0.15 | 0.30~0.60 | 0.025 | 0.025 | 0.5 | 1.90~2.60 | 0.87~1.13 |
| P91 | K91560 | 0.08~0.12 | 0.30~0.60 | 0.02 | 0.01 | 0.20~0.50 | 8.00~9.50 | 0.85~1.05 |
| P92 | K92460 | 0.07~0.13 | 0.30~0.60 | 0.02 | 0.01 | 0.5 | 8.50~9.50 | 0.30~0.60 |
ASME SA335 / ASTM A335 सीमलेस फेरिटिक मिश्र धातु - स्टील पाइप यांत्रिक गुण
| A335 कम - मिश्र धातु पाइप | UNS संख्या | उपज शक्ति ksi | तन्य शक्ति KSI | बढ़ाव % | रॉकवेल | ब्रिनेल |
| P1 | K11522 | 30 | 55 | 30 | – | – |
| P2 | K11547 | 30 | 55 | 30 | – | – |
| P5 | K41545 | 40 | 70 | 30 | – | 207 मैक्स |
| P9 | S50400 | 30 | 60 | 30 | – | – |
| P11 | K11597 | 30 | 60 | 20 | – | – |
| P12 | K11562 | 32 | 60 | 30 | – | 174 मैक्स |
| P22 | K21590 | 30 | 60 | 30 | – | – |
| P91 | K91560 | 60 | 85 | 20 | – | – |
परीक्षण आवश्यकताएँ
अनुप्रस्थ/अनुदैर्ध्य: तनाव और चपटा, कठोरता, मोड़ परीक्षण - सामग्री के लिए जो गर्मी है - बैच भट्टियों में इलाज किया गया है, ये परीक्षण प्रत्येक गर्मी की संख्या से पाइप के 5% पर किए जाएंगे। छोटे लॉट के लिए, कम से कम एक पाइप का परीक्षण किया जाना है
एएसटीएम ए 335 जीआर। P91 में 250 HB / 265 HV (25 HRC) की कठोरता होगी
हाइड्रो परीक्षण: पाइप की हर लंबाई पर लागू किया जाएगा
गैर - विनाशकारी विद्युत परीक्षण वैकल्पिक है
सहिष्णुता व्यास
| A335 पाइप | ऊपर | अंतर्गत | ||
| एनपीएस [डीएन] | में। | मिमी | में। | मिमी |
| 1/8 से 1 1/2/dn 6 से 40 | 1/64 (0.015) | 0.4 | 1/64 (0.015) | 0.4 |
| 1 1 / 2 से 4 / dn 40 से 100 | 1/32 (0.031) | 0.79 | 1/32 (0.031) | 0.79 |
| 4 से 8 / dn 100 से 200 से अधिक | 1/16 (0.062) | 1.59 | 1/32 (0.031) | 0.79 |
| 8 से 12 / DN 200 से 300 से अधिक | 3/32 (0.093) | 2.38 | 1/32 (0.031) | 0.79 |
| 12 से अधिक /> DN 300 | +/- 1 निर्दिष्ट व्यास का% |
दीवार की मोटाई
WT में सहिष्णुता, %में, निर्दिष्ट से हैं:
1/8 से 2 1}/2 [6 से 65] incl।, सभी t/d अनुपात: 20%से अधिक, 12.5%के तहत
ऊपर 2 1}/2 [65], t/d <या=5%: 12.5%के तहत 22.5%से अधिक
ऊपर 2 1/2 [65], t/d> 5%: 15%से अधिक, 12.5%के तहत
t=निर्दिष्ट दीवार की मोटाई; D=व्यास के बाहर निर्दिष्ट)
मिश्र धातु पाइप क्रॉस संदर्भ तालिका एएसटीएम बनाम। एन ग्रेड
| क्रोम मोली पाइप्स: वर्कस्टॉफ बनाम एन वीएस एएसटीएम | ||
|---|---|---|
| Werkstoff /Din | एन | एएसटीएम |
| 1.5415 | 16MO3 | A335 ग्रेड P1 |
| 1.7335 | 13CRMO4-5 | A335 ग्रेड P11, P12 |
| 1.7380 | 10CRMO9-10 | A335 ग्रेड P22 |
| 1.7362 | X11CRMO5 | A335 ग्रेड P5 |
| A335 ग्रेड P9 | ||
| 1.4903 | X10CRMOVNB9-1 | A335 ग्रेड P91 |
स्टॉक में A335/SA335 मिश्र धातु पाइप
